項目介紹
工作原理：原子力顯微鏡（AFM）是利用探針和樣品間的原子作用力關系來得知樣品表面形貌的一種表征手段。其工作原理是將一個對微弱力極其敏感的微懸臂一端固定，另一端有一個微小的針尖，針尖與樣品表面輕輕接觸，由于針尖尖端原子與樣品表面原子間存在極微弱的作用力，使微懸臂發生彎曲，通過光學檢測器可測得微懸臂背面反射的激光光點的位置變化，控制掃描過程中的作用力恒定，同時測量針尖縱向的位移量，將測試信號放大轉換就可得到樣品表面的三維立體形貌圖像。原子力顯微鏡有三種基本成像模式，分別是接觸式(Contact mode)、非接觸式(non-contact mode)和輕敲式(tapping mode)。
接觸式AFM：是利用探針的針尖與待測物表面之原子力交互作用，使微懸臂彎曲，進而得到樣品的表面形貌圖。接觸式的分辨率較高，但由于針尖在樣品表面上滑動，可能使針尖受到損害，樣品產生變形，因此不適用于研究生物大分子、低彈性模量樣品以及容易移動和變形的樣品。為了解決接觸式可能損壞針尖和樣品的缺點，發展出非接觸式AFM。
非接觸式AFM：針尖在樣品表面的上方振動，始終不與樣品接觸，探測器檢測的是原子間的范德華作用力。由于是非接觸狀態，對于研究柔軟或有彈性的樣品比較合適，但是這種模式的操作相對較難，存在探針與樣品的距離不能太遠、探針振幅不能太大、掃描速度不能太快等限制，當針尖和樣品之間的距離較遠時，分辨率要比接觸模式和輕敲模式都低。
輕敲式AFM：是在非接觸式的基礎上，增加了探針振幅功能，微懸臂在其共振頻率附近做受迫振動，振動的針尖輕輕的敲擊材料表面，與材料表面間歇性的輕微接觸，由于材料表面高低起伏，使得振幅改變，再利用回饋控制方式，針尖就能跟隨表面的起伏上下移動獲得材料表面的三維形貌信息。輕敲式對樣品的損害很小，適用于柔軟、易脆和粘附性較強的樣品，且不會對樣品產生破壞，但是其掃描速度比接觸模式要慢。
測試特點
1、不需要對樣品進行任何特殊處理，只要樣品表面粗糙度不超過1 μm即可進行測試。
2、適用范圍廣，對樣品沒有導電性限制，在常壓下甚至液體環境下都可以良好的工作。
3、擴展模式多，具備力學、磁學、電化學等模式。

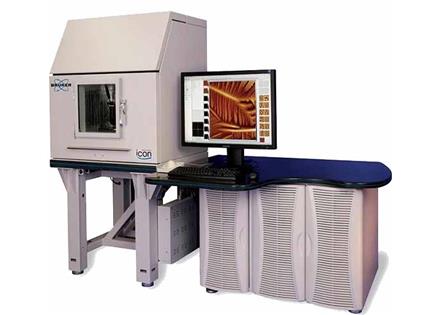

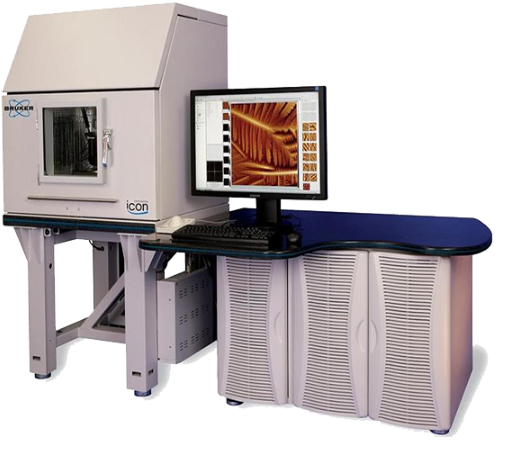

原子力顯微鏡
Dimension Icon 德國布魯克公司生產
技術參數
XY方向的閉環噪音水平：<0.15nm RMS值 Z方向的閉環噪音水平：<0.035nm RMS值
XY方向的開環噪音水平：0.10nm RMS值， Z方向的開環噪音水平：<0.03nm RMS值
掃描器：三方向閉環掃描器 掃描范圍：XY方向90um* 90um 整機噪音：低于0.03nm RMS值
應用范圍
Bruker Dension Icon 系列作為布魯克公司（Bruker AXS） 原子力顯微鏡的旗艦產品，凝聚了多項行業領先的技術，是二十多年技術創新、客戶反饋和行業應用的結晶。 Dimension Icon 的出現為科學和工業界在納米尺度的研究帶來了革命性的巔峰之作。 Dimension Icon 可以實現所有主要的掃描探針成像技術，其測試樣品尺寸可達：直徑210mm，厚度15mm。溫度補償位置傳感器使Z-軸和X-Y軸的噪音分別保持在亞-埃級和埃級水平，并呈現出前所未有的高分辨率。對于大樣品、90微米掃描范圍的系統來說，這種噪音水平超越了所有的開環掃描高分辨率的原子力顯微鏡。全新的XYZ閉環掃描頭在不損失圖像質量的前提下大大提高了掃描速度。探針和樣品臺的開放式設計使 Icon 可勝任各種標準和非標準的實驗。 Dimension Icon的硬件和軟件最大程度的利用了先進的布魯克AFM的模式和技術，如高次諧波共振模式等。并且獨有的不失真高溫成像技術采用對針尖和樣品同時加熱的方法，最大程度減少針尖和樣品之間的溫差，避免造成成像失真。 Dimension Icon 可廣泛應用于材料科學，物理，化學，微電子，生命科學等領域和學科。
形貌分析
通過原子力顯微鏡我們可獲得納米材料、高分子材料、生物樣品、金屬材料、陶瓷材料、薄膜材料表面形貌信息。
高度及粗糙度分析
通過原子力顯微鏡可以獲得各種材料表面的起伏度信息、粗糙度信息、高度信息。
性能分析
通過原子力顯微鏡可對材料的力學性能、電學性能、磁學性能、摩擦力、阻抗性能進行表征。
